Hava Kurutucular
JeoTes™ Hava Kurutucu, yüksek ısı aktarım verimliliği ve uzun çalışma ömrü ile, soğutma-kurutma endüstrisi için özelleştirilmiş bir üründür.
Basınçlı havayı kurutmak için kullanılan farklı bir lehimli plakalı ısı değiştirici (LID) çeşididir. JeoTes™ Hava Kurutucu, ısı geri kazanımı, buharlaştırma ve sıkıştırılmış havanın nemini ayırıma işlemlerini bir (üçü bir arada) modülde toplar. Aşağıdaki gibi benzersiz özelliklere sahiptir.
1) Ayırıcıdaki plaka sayısı, çalışma yükü (sıkıştırılmış havanın debisi) ile belirlenebilir. Ayrı bir hava sıkıştırma tasarımına gerek olmadan, ürün maliyeti en aza indirilir.
2) Isı geri kazanımında ön drenajın eklenmesi buharlaştırıcının güç tüketimini azaltabilir.
3) Nem ayırıcının üst kısmındaki bağlantı, kullanıcıya soğutulmuş kuru basınçlı hava verir veya ürünün düzenli olarak temizlenmesi için kullanılabilir.
4) Evaporatör asimetrik dağıtıcı tasarımına sahiptir ve bu da ısı değişiminin verimini arttırır ve basınçlı havanın basınç kaybını azaltır.
5) Özel yapısal güçlendirme tasarımı, yerel yüksek sıcaklık değişimi ve uzun yorulma testleri döngüsüne dayanacak şekilde adapte edilmiştir.
Kullanma Limiti
Model No |
Max. Çalışma Basıncı (MPa) |
Test Basıncı (MPa) |
Çalışma Sıcaklığı (°C) |
Ana Drenaj |
Ön - Drenaj |
Bağlantılar |
FSD15 |
3.0 |
4.5 |
-50~200 |
R1/2 |
R1/2 |
R1/2 |
FSD27 |
3.0 |
4.5 |
-50~200 |
R1/2 veya R3/4 |
R1/2 |
R1/2 |
Teknik Özellikler
Model No |
Ref Giriş |
Ref Çıkış |
Hava Giriş ve Çıkış |
Çiğ Noktası Sıcaklığı (°C) |
Basınçlı Havadaki Basınç Kaybı |
Basınçlı Havadaki Sıcaklık Kaybı |
SİS Yakalama Verimliliği |
FSD15 |
3/8 |
1/2 |
3/4 |
4 °C |
40Kpa |
8-10°K |
5u=95% 10u=99% |
FSD27 |
1/2 |
5/8 |
1 3/8 |
4 °C |
40Kpa |
8-10°K |
5u=95% 10u=99% |
FSD15 Çalışma Mekanizması
FSD15 Akış Seçimi
Nm³/dak. |
Model No |
N1 |
N2 |
Hacmi(Litre) |
0.5 |
FS-D15-0.5 |
14 |
6 |
0.1 |
0.6 |
FS-D15-0.6 |
18 |
8 |
0.12 |
0.7 |
FS-D15-0.7 |
22 |
10 |
0.16 |
0.9 |
FS-D15-0.9 |
26 |
12 |
0.19 |
1.0 |
FS-D15-1.0 |
30 |
14 |
0.22 |
1.2 |
FS-D15-1.2 |
34 |
16 |
0.25 |
1.4 |
FS-D15-1.4 |
38 |
18 |
0.28 |
1.7 |
FS-D15-1.7 |
46 |
22 |
0.34 |
Notlar
1 Nm³/dak = 60Nm³/s = 35.3scfm |

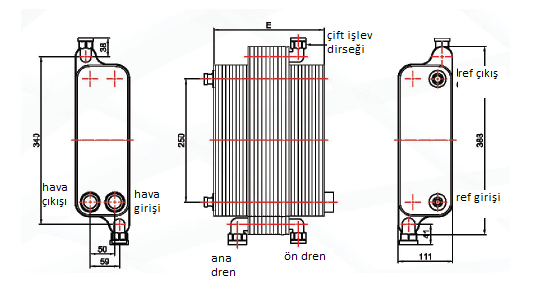

FSD15 Boyutlar
Notlar
E=19+N1 x 2.2 + N2 x 3.3
Ana drenaj mutlaka monte edilmeli, çok fonksiyonlu bağlantı ile ön direnaj belirtilen gereksinimlere göre monte edilmelidir. Bu işlem için şirketin satış bölümü ile irtibata geçiniz. |
FSD27 Çalışma Mekanizması
FSD27 Akış Seçimi
Nm³/dak |
Model No |
N1 |
N2 |
Hacim(Litre) |
2.1 |
FS-D27-2.1 |
30 |
16 |
0.37 |
2.6 |
FS-D27-2.6 |
34 |
18 |
0.42 |
2.8 |
FS-D27-2.8 |
38 |
20 |
0.48 |
3.8 |
FS-D27-3.8 |
54 |
28 |
0.69 |
4.2 |
FS-D27-4.2 |
62 |
30 |
0.8 |
4.7 |
FS-D27-4.7 |
70 |
34 |
0.9 |
5.0 |
FS-D27-5.0 |
78 |
36 |
1.01 |
5.8 |
FS-D27-5.8 |
90 |
42 |
1.17 |
6.5 |
FS-D27-6.5 |
106 |
48 |
1.38 |
6.7 |
FS-D27-6.7 |
114 |
50 |
1.48 |
Notlar
1 Nm³/dak = 60Nm³/s = 35.3 scfm |
FSD27 Boyutlar
Notlar
E=19+N1 x 2.2 + N2 x 3.3
Ana drenaj mutlaka monte edilmeli, çok fonksiyonlu bağlantı ile ön direnaj belirtilen gereksinimlere göre monte edilmelidir. Bu işlem için şirketin satış bölümü ile irtibata geçiniz. |
